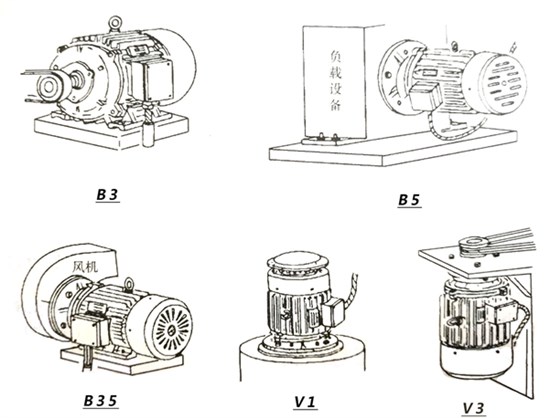

▲皖南電機常用安裝方式

皖南電機的安裝方式是指電機在機械系統中與架構或其他零部件的連接方式。代碼形式有兩種，一種是IM B_x；另一種是IM V_y。其中IM是國際通用的安裝方式代碼（分別取“國際”和“安裝方式”兩個詞的英文，即International和Mounting Type的字頭I和M）；B表示臥式，即電機軸線水平；V表示立式，即電機軸線豎直；x和y各是1~2個阿拉伯數字，表示連接部位和方向。常用的幾種安裝方式見下圖（摘自GB/T 997-2008），表中字母D代表軸伸端，對于兩端都有軸伸的，代表主軸伸端或較粗的一端。

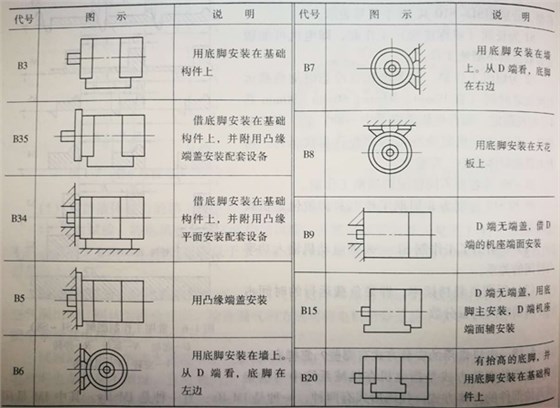

▲皖南電機常用臥式安裝方式和代碼

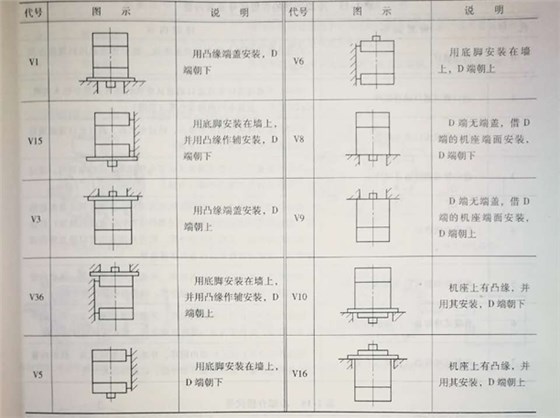

▲皖南電機常用立式安裝方式和代碼

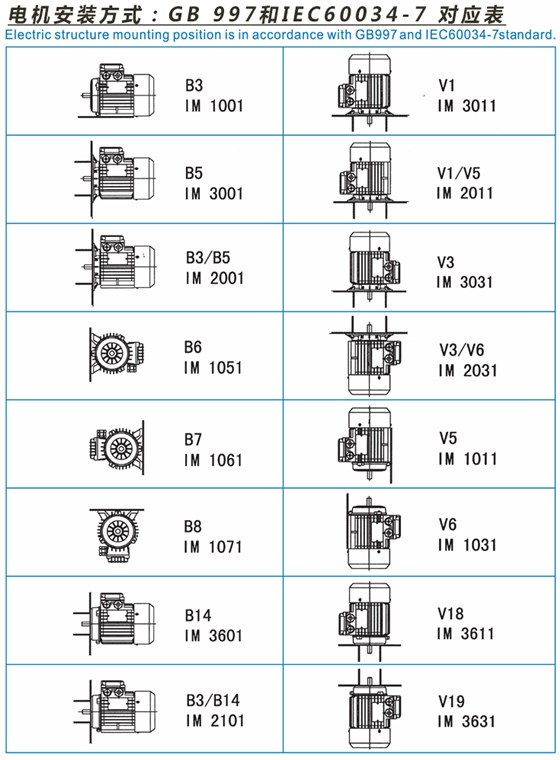

▲皖南電機國標安裝代碼和國際安裝代碼對比
