皖南電機（以下簡稱電機）外殼防護等級是指電機外殼（含接線盒等）防護電機電路部分以及旋轉部件（光滑的軸除外）的能力。在銘牌中以IPxy，其中IP是國際通用的防護等級代碼（分別取“國際”和“防護等級”兩個詞的英文。即International的字頭I和Degree of Protect中Protect的字頭P），后面的x和y分別是一個數字，x是0~6共7各，代表防固體能力，y是0~8，共9個，代表防液體（一般指水）的能力。數字越大，防護能力越強。表1和表2，分別給出了目前GB/T4942.1-2006中對防護固體和液體能力的規定。

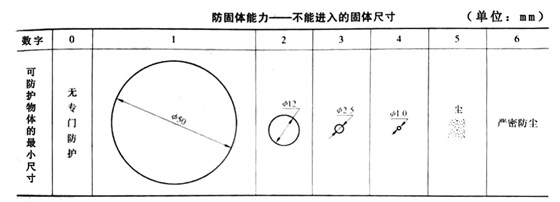

▲表1 皖南電機防固體能力

（1）防固體能力的第5級稱為“防塵”，但在不會對電機運行造成影響的前提下，允許少量的塵埃進入電機內部。

（2）防固體能力的第6級稱為“嚴密防塵”，即完全允許塵埃進入電機內部。

（3）防液體能力的第2級和第3級中所提到的角度，可以是表中圖示所提示的電機的徑向，也可以是電機的軸向或其他任意方向。第3級可以是淋水方向的改變，也可以是電機方向的改變。

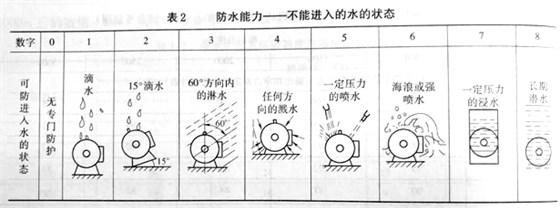

▲表2 皖南電機防液體能力

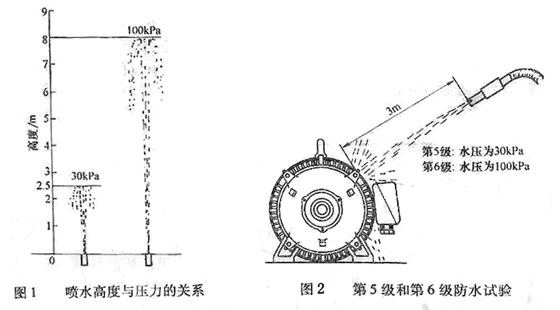

（4）防液體能力的第5級所承受的噴水壓力約為30kPa，水壓的測量可以噴嘴噴出水的高度代替，（噴水高度約為2.5米，如圖1所示）噴水試驗時間按被試電機表面積進行折算，每平方米為1min，但至少為3min。噴嘴與試驗的電機表面相距為3m，如圖2所示。如有必要，當向上噴射電機時，為保證適當的噴射量，此距離可以縮短。

（5）對防液體能力第7級進行試驗時，可使用如下2中方法的中的一種：

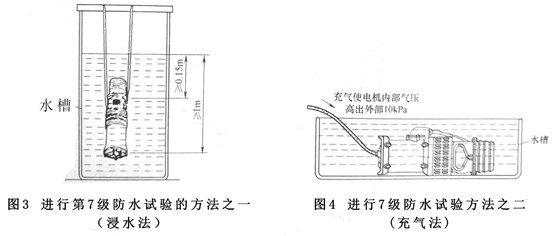

1）浸水試驗：將電機完全浸入水中做試驗，并滿足以下條件，見圖3，水面應高出電機頂點至少150mm；電機底部低于水面至少1m；試驗時間至少為30min;

水與電機的溫差應該不大于5k。

2）充氣試驗：向電機內部充氣，使其內部氣壓比外部高出10kPa，試驗時間為1min。當無空氣露出時，則認為符合要求。檢查漏氣的最好方法可將電機恰好淹沒于水中，見圖4，獲將肥皂水涂在電機表面。

試驗后，電機的進水量應不足以影響電機的正常運行；不是預定在潮濕狀態下運行的繞組和帶電部件應不潮濕，且電機內的積水應不浸及這些部件。電機內部的風扇葉片允許潮濕，同時，如有排水措施，亦允許水沿軸端漏入。如電機在靜止狀態下做試驗，應在額定電壓下空載15min后，再進行耐電壓試驗，其試驗電壓應為新電機試驗值的50%，但不應低于被實驗電機額定電壓125%。如電機在轉動狀態下做試驗，則可直接進行上述耐電壓試驗。電機繞組、導線及導電器件對機殼及相互間無擊穿或閃絡現象，則認為試驗合格。
